№ детали на схеме
|
Название детали
|
Номер по каталогу
|
№ детали на схеме
|
Название детали
|
Номер по каталогу
|
|
1
|
Крепёжный болт колпака
ступицы
|
FB 08/125/025
|
25
|
Грязезащитный щиток
|
501576 L
|
|
2
|

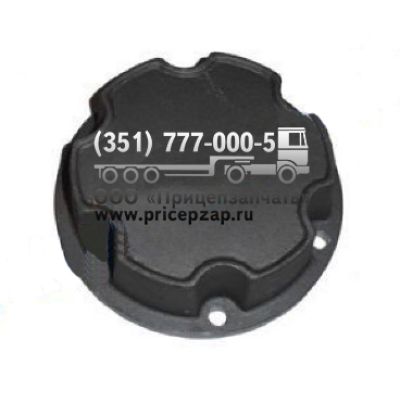

Колпак ступицы (6 отв)
|
501887С
|
25а
|
Грязезащитный щиток
|
501576 R
|
|
3
|
Прокладка колпака ступицы
|
502473
|
26
|
Заглушка щитка барабана
|
500848/01
|
|
4
|
Гайка оси
|
502462
|
27
|
Болт крепления грязезащитного щитка
|
FB 08/125/016
|
|
5
|
Шайба гайки оси
|
790044
|
28
|
Суппорт/чулок оси
|
786275/950102
|
|
6
|
Стопорная шайба гайки оси
|
501123
|
29
|
Тормозной вал (левый)
|
504742/01 L
|
|
7
|
Гайка оси запорная
|
502461
|
29а
|
Тормозной вал (правый)
|
504742/01 R
|
|
8
|
Подшипник (внешний)
|
786116
|
30
|
Шайба тормозного вала
|
500374
|
|
9
|
Ступица
|
786201
|
31
|
Уплотнительное кольцо тормозного вала
|
500358
|
|
10
|
Тормозной барабан
|
501774
|
32
|
Втулка тормозного вала
|
786123
|
|
11
|
Подшипник (внутренний)
|
786117
|
33
|
Пыльник тормозного вала
|
500686
|
|
12
|
Сальник ступицы
|
786114
|
34
|
Стопорное кольцо тормозного вала
|
500375
|
|
13
|
Гайка колеса
|
502917
|
35
|
Кронштейн тормозного вала (приварной)
|
788527/01
|
|
14
|
Центровочная втулка
|
507694
|
36
|
Держатель втулки тормозного вала
|
500363
|
|
15
|
Шпилька колеса
|
786111
|
37
|
Сферическая втулка
|
500362
|
|
16
|
Штифт - стяжной пружины
|
500372
|
38
|
Болт крепления
|
HB12/175/020
|
|
17
|
Держатель ролика колодки
|
500373/01
|
39
|
Болт крепления
|
HB10/150/020
|
|
18
|
Ролик колодки
|
500356/02
|
40
|
Пресс-маслёнка
|
738016/02
|
|
19
|
Стяжная пружина колодки
|
786331
|
41
|
Тормозная трещотка
|
730101
|
|
20
|
Стопорное кольцо опорного пальца колодки
|
758525
|
42
|
Стяжная пружина трещотки
|
786330
|
|
21
|
Опорный палец колодки
|
501995
|
-
|
Кронштейн тормозной камеры (приварной)
|
788509/01
|
|
22
|
Тормозная колодка
|
502904
|
-
|
Держатель тормозного щитка (приварной)
|
500829
|
|
23
|
Тормозная накладка (анкер)
|
501570
|
-
|
Пресс-маслёнка суппорта
|
507327
|
|
23а
|
Тормозная накладка (кулачок)
|
501572
|
-
|
Балка оси (D=127 мм) круглая
|
950102
|
|
24
|
Клёпка
|
L9 19783/84
|

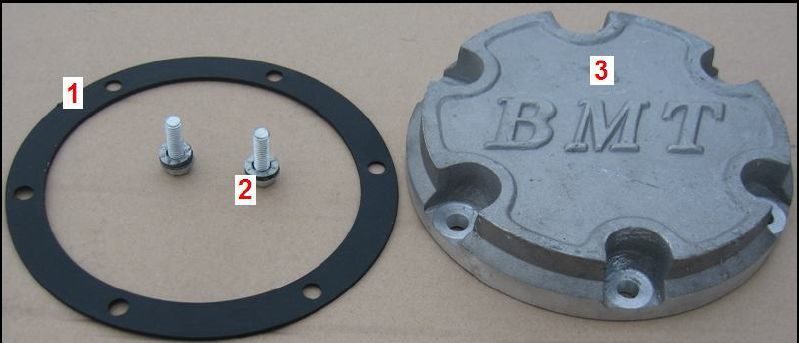

Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Прокладка колпака ступицы 790224 2
2 Болт крепления колпака ступицы FB 08/125/025 6

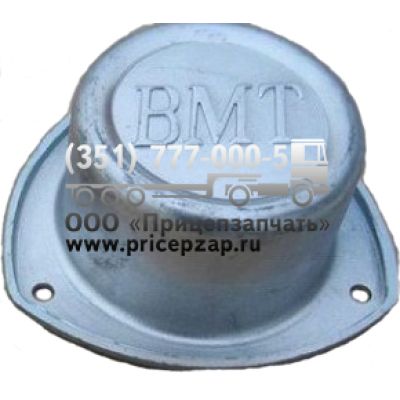

3 Колпак ступицы 786215

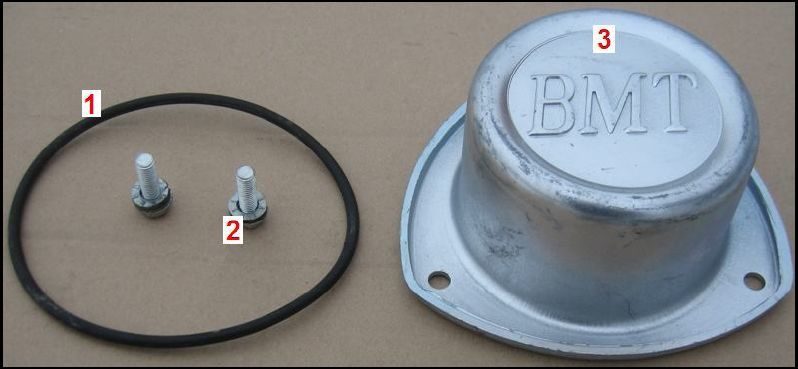

Колпак ступицы (прокладка колпака, болты)
на ось BMT YKDTY 11 (Тормозной барабан: 420х180, нагрузка 11 000 кг)
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Прокладка колпака ступицы 502472 2
2 Болт крепления колпака ступицы FB 08/125/025 12

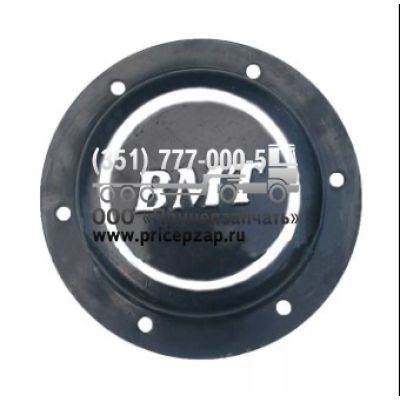

3 Колпак ступицы А0003 2

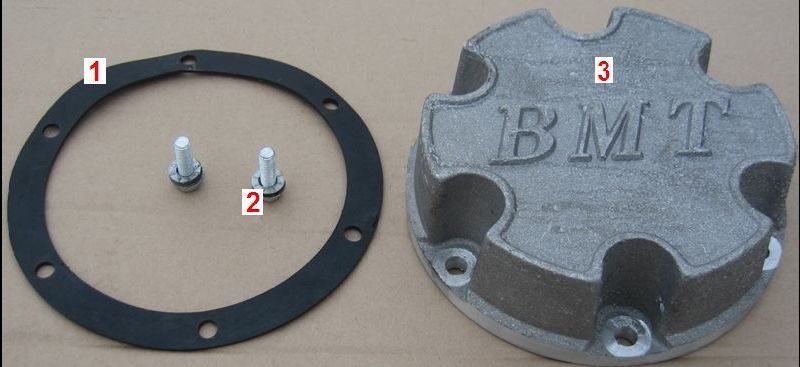

Колпак ступицы (прокладка колпака, болты)
на ось BMT Y 6801 (Тормозной барабан: 420х220, нагрузка 18 000 кг)
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Прокладка колпака ступицы 502472 2
2 Болт крепления колпака ступицы FB 08/125/025 12
3 Колпак ступицы 501887/02 2
2. Элементы крепления в ступичной системе (шайбы и гайки оси)

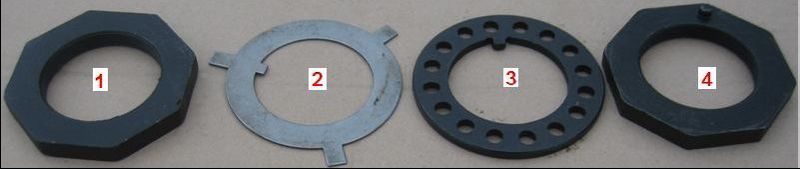

Гайка оси, шайба гайки оси, стопорная шайба гайки оси, гайка оси (запорная)
на оси BMT YKDTY 11, BMT Y 9502, Y 9501 ,BMT Y 2004
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Гайка оси 502462 2
2 Шайба гайки оси 790044 2
3 Стопорная шайба гайки оси 501123 2
4 Гайка оси (запорная) 502461 2
Гайка оси, шайба гайки оси, стопорная шайба гайки оси, гайка оси (запорная)
на ось BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Гайка оси 502462 2
2 Шайба гайки оси 790044 2
3 Стопорная шайба гайки оси 501123 2
4 Гайка оси (запорная) 502461 2
5 Шайба подшипника 502764 2
3. Подшипники и сальники

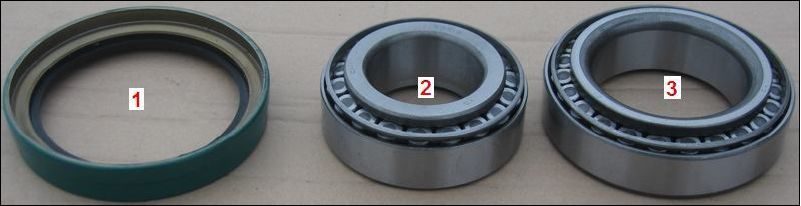

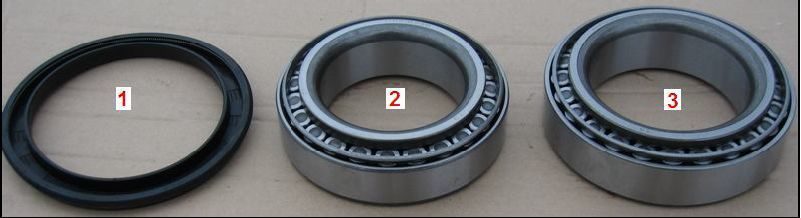

Подшипник внешний, внутренний и сальник ступицы
на оси BMT YKDTY 11, BMT Y 9502, Y 9501 ,BMT Y 2004
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Сальник ступицы 786114 2

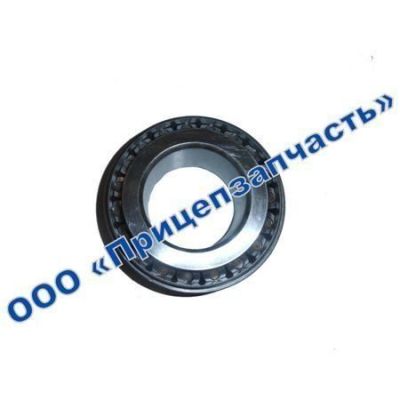

2 Подшипник (внешний) 786116 2

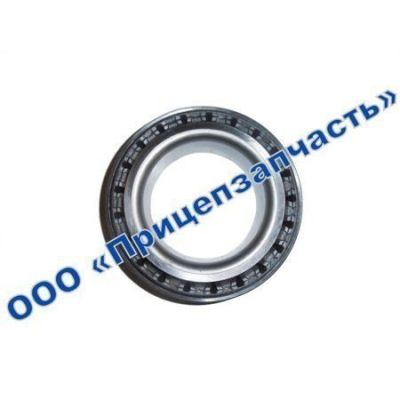

3 Подшипник (внутренний) 786117 2
Подшипник внешний, внутренний и сальник ступицы
на ось BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Сальник ступицы 502776 2
2 Подшипник (внешний) 786117 2

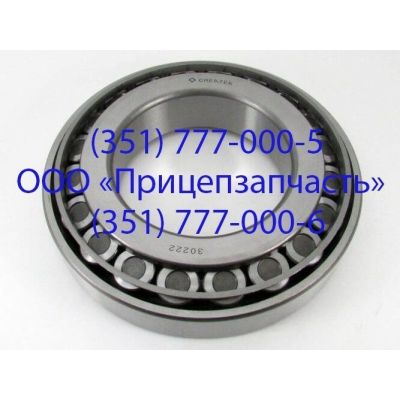

3 Подшипник (внутренний) 502285 2
3. Тормозные колодки и накладки

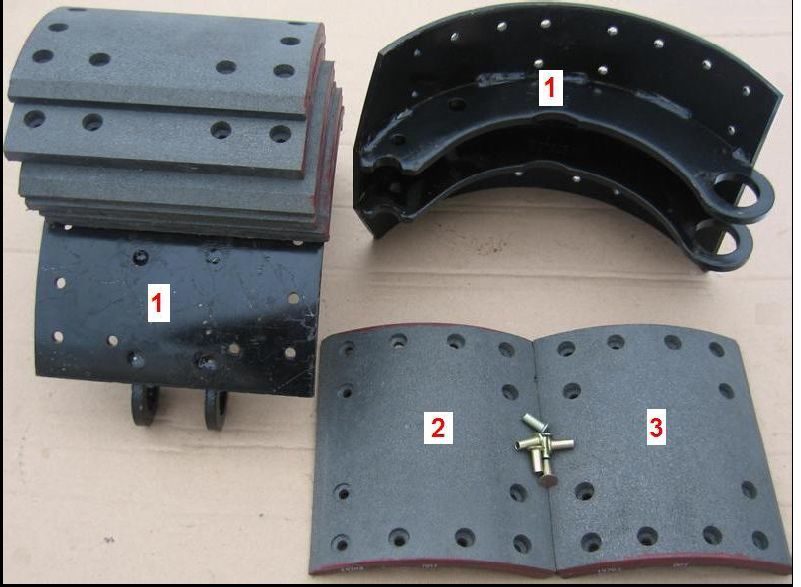

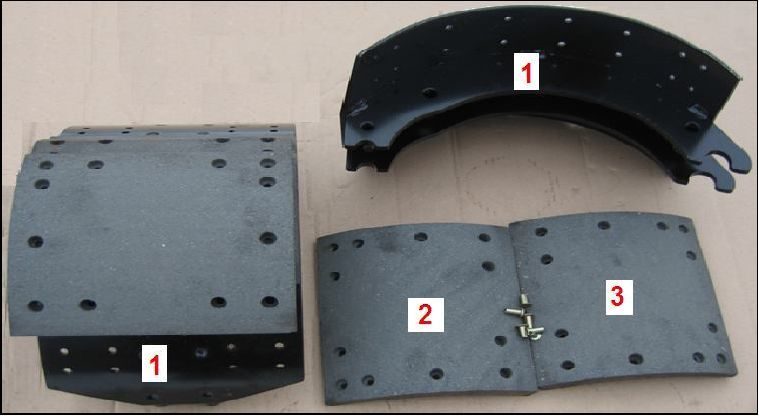

Тормозные колодки, тормозные накладки (с заклёпками)
на ось BMT Y 9502, Y 9501
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)

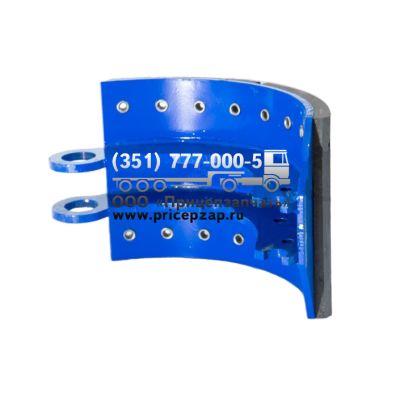

1 Тормозная колодка 502904 4
2 Тормозная накладка(311х178) 501570 (19783) 4
3 Тормозная накладка(311х178) 501572 (19784) 4
Тормозные колодки, тормозные накладки (с заклёпками)
на оси BMT YKDTY 11, BMT Y 2004
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Тормозная колодка 502906/01 4
2 Тормозная накладка(420х180) 500781/01 4
3 Тормозная накладка(420х180) 500782/01 4
Тормозные колодки, тормозные накладки (с заклёпками)
на оси BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Тормозная колодка 502906/02 4
2 Тормозная накладка(420х220) 580184//01 4
3 Тормозная накладка(420х220) 580183/01 4
4. Ремкомплекты колодок

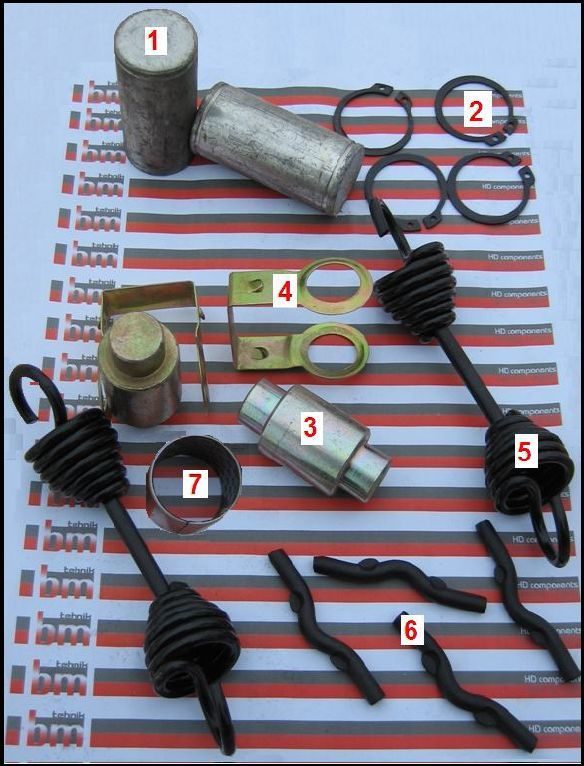

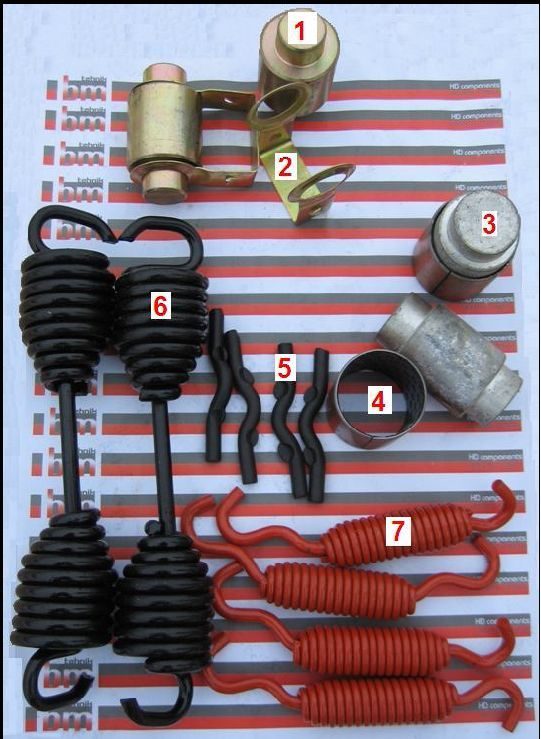

Ремкомплект колодок
на ось BMT Y 9502, Y 9501
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Опорный палец колодки 501995 4
2 Стопорное кольцо опорного пальца колодки 758525 8
3 Ролик колодки 500356/02 4
4 Держатель ролика колодки 500373/01 4
5 Стяжная пружина колодки 786331 2
6 Штифт - стяжной пружины 500372 4
7 Втулка опорного пальца колодки 501787 4
Ремкомплект колодок
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Ролик колодки 500356/01 4
2 Держатель ролика колодки 500373/01 4
3 Ролик колодки 500356 4
4 Втулка ролика колодки 501787 4
5 Штифт - стяжной пружины 500372 4
6 Стяжная пружина колодки 786289 2
7 Стяжная пружина колодки 786289/01 4
5. Грязезащитные щитки

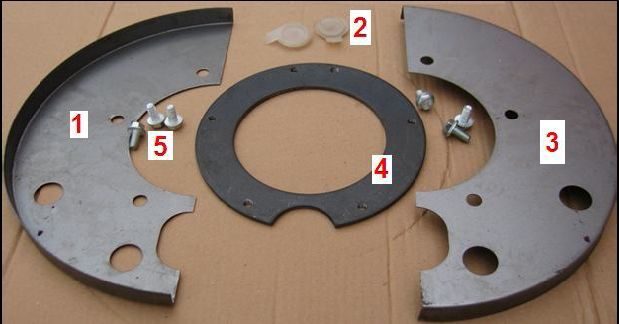

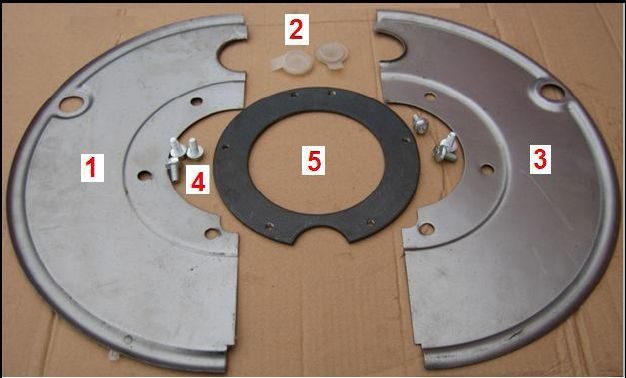

Комплект грязезащитных щитков
на ось BMT Y 9502, Y 9501
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Грязезащитный щиток 501576 L 2
2 Заглушка грязезащитного щитка 500848/01 2
3 Грязезащитный щиток 501576 R 2
4 Держатель тормозного щитка (приварной) 500829 2
5 Болт крепления грязезащитного щитка FB 08/125/016 6
Комплект грязезащитных щитков
на оси BMT YKDTY 11, BMT Y 2004,
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Грязезащитный щиток 786335-L 2
2 Заглушка грязезащитного щитка 500848/01 2
3 Грязезащитный щиток 786336-R 2
4 Болт крепления грязезащитного щитка FB 08/125/016 12
5 Держатель тормозного щитка (приварной) 500829 2
6. Ремкомплекты тормозных валов

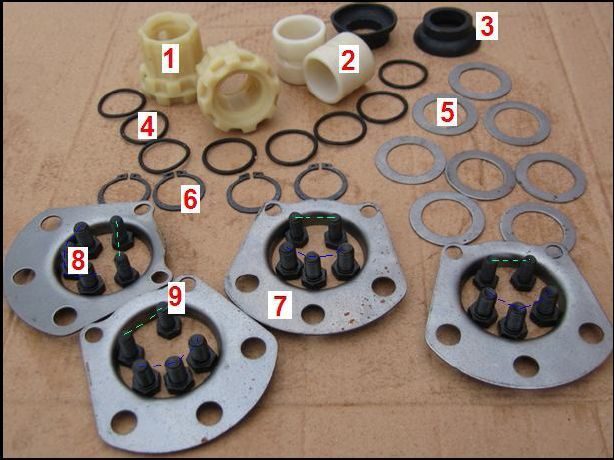

Ремкомплект тормозных валов
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 9502, Y 9501
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Сферическая втулка 500362 2
2 Втулка тормозного вала 786123 (нейлон) 2
3 Пыльник тормозного вала 500686 2
4 Уплотнительное кольцо тормозного вала 500358 8
5 Шайба тормозного вала 500374 8
6 Стопорное кольцо тормозного вала 500375 4
7 Держатель втулки тормозного вала 500363 4
8 Болт крепления HB12/175/020 12
9 Болт крепления HB10/175/020 8
Ремкомплект тормозного вала
на ось BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Сферическая втулка 500362 2
2 Втулка тормозного вала 786123 (металл) 2
3 Пыльник тормозного вала 500686 2
4 Уплотнительное кольцо тормозного вала 500358 8
5 Шайба тормозного вала 500374 8
6 Стопорное кольцо тормозного вала 500375 4
7 Держатель втулки тормозного вала 500363 4
8 Болт крепления HB12/175/020 12
9 Болт крепления HB10/175/020 8

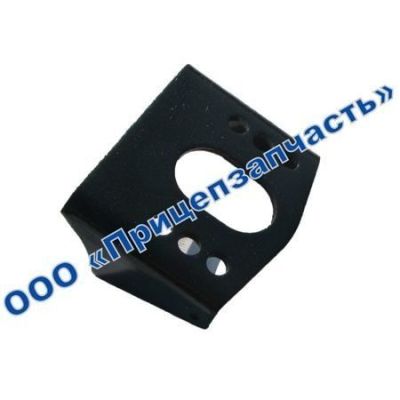

Кронштейн тормозного вала (приварной)
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 9502, Y 9501 , BMT Y6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Кронштейн тормозного вала (приварной) 788527/01 2
7. Тормозные валы

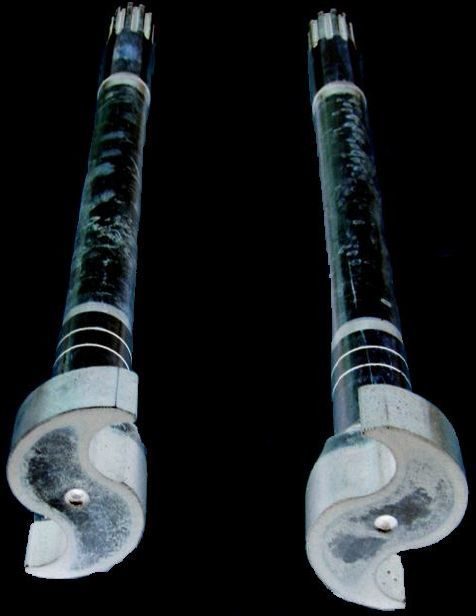

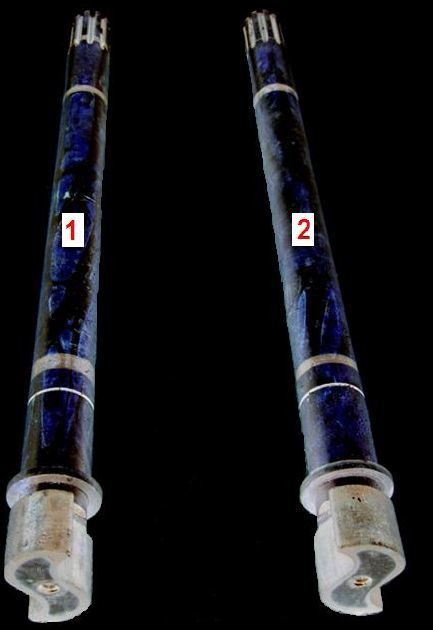

Тормозные валы (левый/правый)
на ось BMT Y 9502, Y 9501
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Тормозной вал (левый) 504742/01 L 1
2 Тормозной вал (правый) 504742/01 R 1
Тормозные валы (левый/правый)
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Тормозной вал (левый) 504723/01L 1
2 Тормозной вал (правый) 504723/01R 1
8. Прочее

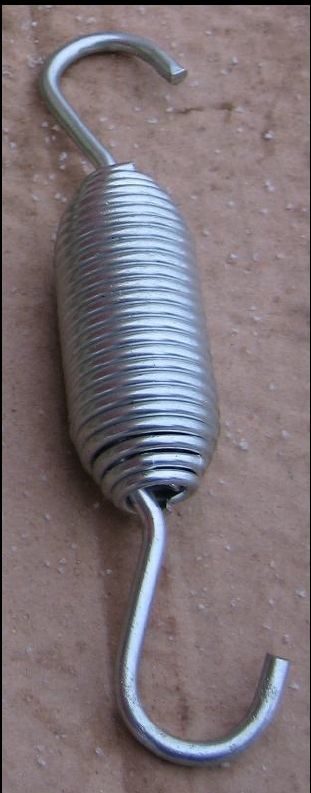

Стяжная пружина тормозной трещотки
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 9502, Y 9501 , BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
- Стяжная пружина тормозной трещотки 786330 2

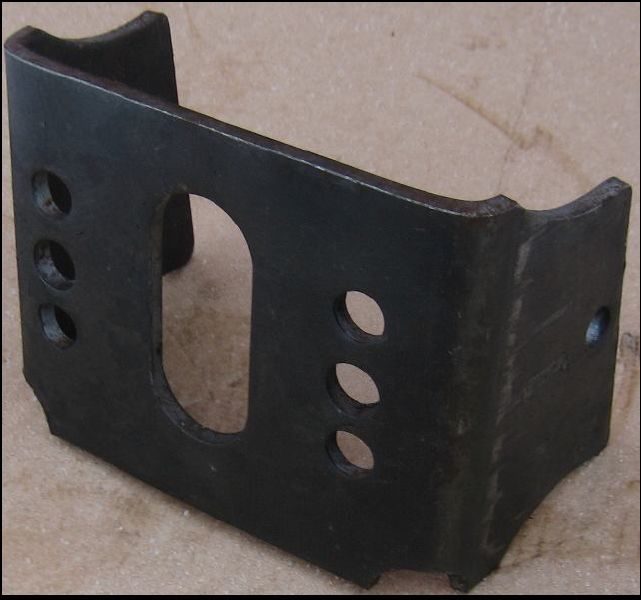

Кронштейн тормозной камеры
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 9502, Y 9501 , BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
- Кронштейн тормозной камеры 788509/01 2
Ключ осевой гайки
на оси BMT YKDTY 11, BMT Y 2004, BMT Y 9502, Y 9501 , BMT Y 6801
Номер на рисунке Название детали Каталожный номер
Ключ осевой гайки 950411
Ступичная шпилька 88мм и гайка колеса
на ось BMT YKDTY 11
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Гайка колеса 502917 20
2 Ступичная шпилька 786111 20
Ступичная шпилька 100мм и гайка колеса
на оси BMT Y 2004, BMT Y 9502, Y 9501 , BMT Y 6801
Номер на рисунке Название детали Каталожный номер Количество на ось (шт)
1 Гайка колеса 502917 20
2 Ступичная шпилька 786111 20
